水导轴承振动传感器HL-CZD-V-01-70-09-02-12-02-10用途
水导轴承振动传感器HL-CZD-V-01-70-09-02-12-02-10用途

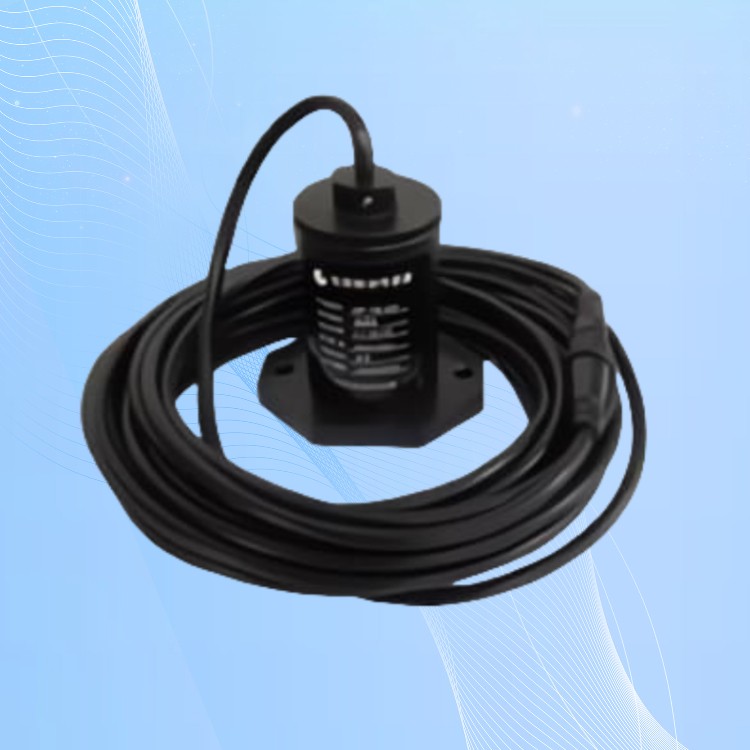

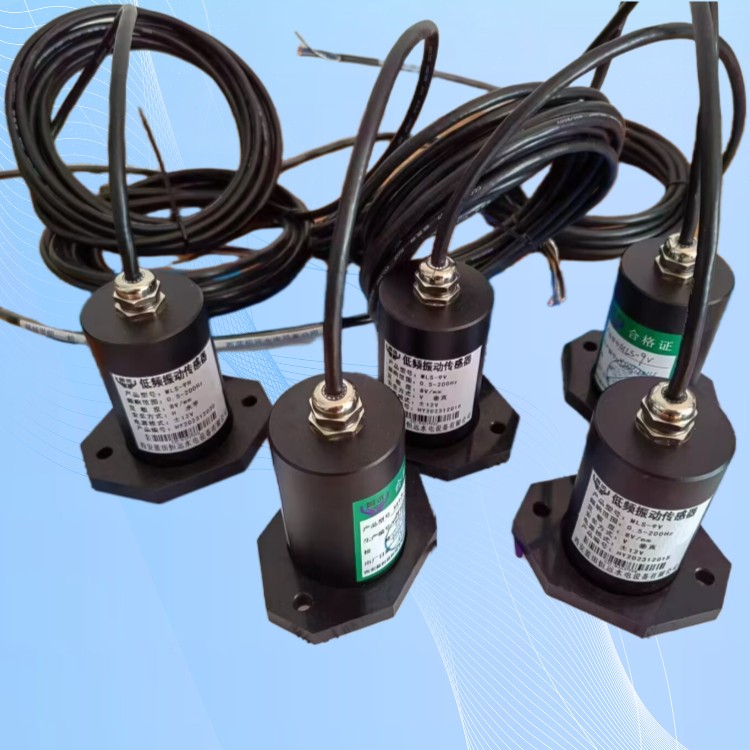

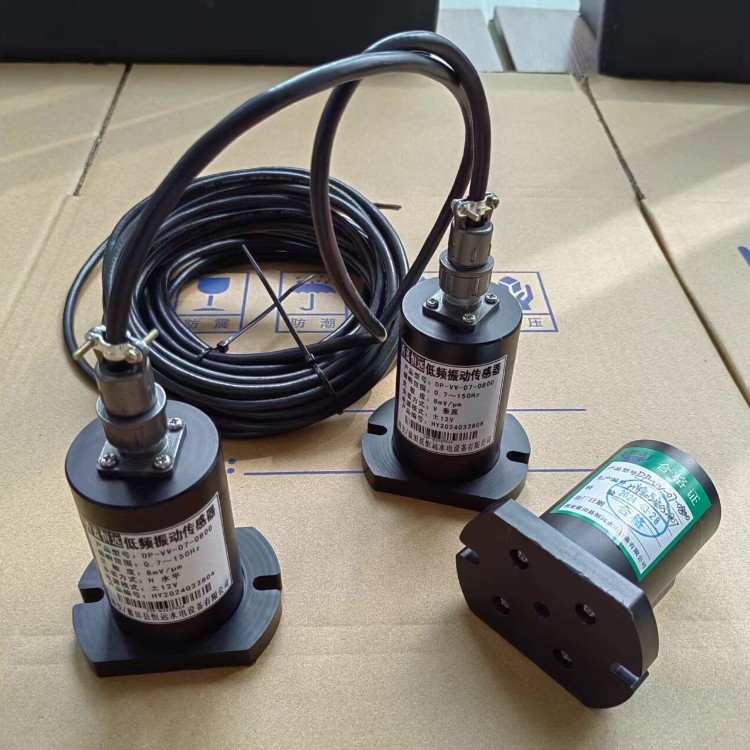

振动传感器HL-CZD-V-01-70-09-02-12-02-10灵敏度低频振动传感器
特点：
1）低频测量应用范围大；
2）具有高可靠性和耐冲击性，运输中不必锁紧、不怕颠簸；
3）不需调零；可远距离输出；
4）可以选振动速度输出或振幅输出，也可选兼有速度和位移两种输出；
5）可以选择高灵敏度的以用于微震测量，也可以选择灵敏度较低的以测量低频大振幅的摆动。
应用领域：
1）地震监测；工程地质勘探；
2）水轮发电机组振动监测；
3）大型建筑、桥梁的模态测试和动挠度测量；
4）铁道的路、轨不平顺度测量，车辆摇晃，脱轨予警；
5）防盗，周边警戒；等等。
灵敏度：速度输出型（mV·s/mm）：1000;800;400;100;40;
位移振幅输出型（ V /mm）：10;5;2;1;0.4;0.2;0.1;
灵敏度可以根据用户的需要而订制。
供电电源：±12V，也可以用单向电源供电（在订货时说明单向电压和零线电压）。
线性度：3%
频率响应：0.5~200Hz（－3db）
使用温度：-20℃~+60℃
振动是水电机组较为常见的问题，它的分布也较为广泛，机组从上到下，从转动部件到固定部件均可能发生振动。较大的振动直接影响着机组的安全运行，因此它是评定机组运行质量的一个重要指标。从振动理论上讲，振动由三个参数来表征，即幅值、频率和相位。振动幅值表征振动大小，振动频率表征振动产生的原因，振动相位表征振动方式，但通常在振动监测中只监测振动幅值，而很少监测频率和相位。国内仪表生产厂家又由于普遍存在规模小，生产设备落后，同时又缺乏必要的监测设备，特别是振动的测量根本无法满足要求，监测仪表实际上成了一种摆设。从国外的情况来看，也并非是所有生产厂家的产品都能使用，主要原因是水轮发电机组的振动频率较低，目前比较适合水电机组使用的国际公司有两家，一家是德国的SCHENCK公司，另一家是瑞士的VM公司。
在水轮机机组和筒阀接力器旁、回复机构上，分别安装MLK-1位移传感器、国产位置开关。该位移传感器特点：导叶接力器位移传感器选用非接触式的磁致伸缩位移变送器，因活动的磁铁与传感器之间无接触，不产生任何磨损，有利长时期使用；和防护等级高；容易安装；测程值在一定范围内可调节；测量信号用于监控和机组调速装置；可按控制的需要整定不同的动作点，开关量电信号供监控系统。在国内和国外的机组上。较多使用此原理的变送器。国产的位置开关因不易调节。体积大等因素，在部分电站已被非接触直线式位置开关所取代。
发电机轴电流监测装置由西蓝恒远公司生产提供，由轴电流互感器和轴电流显示报警装置组成轴电流监测装置。轴电流互感器套在发电机大轴上，固定在发电机推力油槽内挡油管下方下机架中心体内。当发电机轴承的绝缘损坏，在大轴中形成危害轴瓦的轴电流时，轴电流显示仪能显示轴电流的大小。发出报警或停机信号。从而在轴承损坏之前就可以发现故障并予以消除，避免事故扩大。
机组所有的电液换向阀，均采用西蓝恒远DFX的产品，二位四通的电液换向阀为双线圈、带自锁、可短时通电，分别控制机组锁锭、二段关闭阀。提供二段关闭阀安装在接力器关闭时的回油管道上。在机组紧急关机过程中，当机组以一定速度关闭到一定开度后，操作电磁阀，投入二段关闭阀，以改变机组关闭速度，防止机组抬机，保护机组的安全。
每台机组安装有机组制动柜、温度仪表柜、水力测量柜、筒型阀控制柜，共4个。机组制动柜能自动和手动完成对机组的机械制动及制动闸的反向充气。在温度仪表柜上安装18台XACLAKE生产的TDS5326-02-09-HHLL-T电站专用温度仪表，该仪表抗干扰、性能稳定，有双上限和4-20mA输出，该仪表能有效防止Pt100铂电阻断线和短路引起的开关误动作造成机组停机现象。
